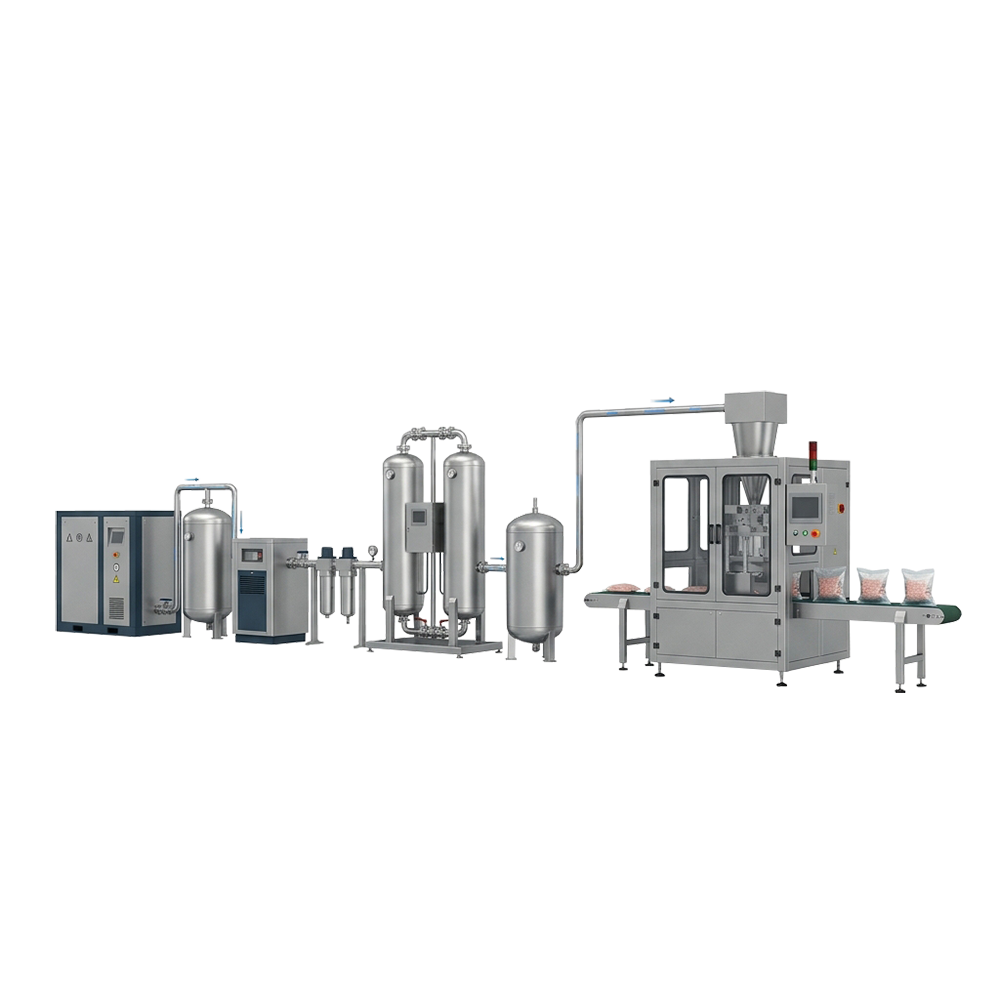

Схема современной упаковочной линии с подачей азота

Содержание инженерного руководства

Используйте быстрые ссылки для перехода к интересующему разделу.

Инженерная задача

Зачем пищевому производству азот при упаковке

После упаковки продукт продолжает взаимодействовать с газовой средой, которая находится внутри упаковки. Обычный атмосферный воздух содержит около 21% кислорода, а кислород для многих пищевых продуктов становится одним из факторов ускорения окислительных процессов и развития аэробной микрофлоры.

Поэтому задача промышленной упаковочной линии заключается не только в том, чтобы физически закрыть продукт плёнкой или контейнером. Во многих технологиях необходимо сформировать внутри упаковки такую газовую среду, которая соответствует свойствам конкретного продукта и условиям его хранения.

Для этого атмосферный воздух частично или полностью заменяют специально подобранной газовой смесью. Такой подход называется упаковкой в модифицированной газовой среде (Modified Atmosphere Packaging, MAP).

Обычный воздух

После герметизации упаковки внутри остаётся воздух, содержащий кислород, азот и небольшое количество других газов. Для чувствительных к кислороду продуктов такая среда может быть нежелательной.

Модифицированная атмосфера

Атмосферу внутри упаковки изменяют до состава, выбранного с учётом продукта, упаковочного материала и условий хранения. Газовая смесь может содержать N₂, CO₂ и, для некоторых продуктов, O₂.

Азот как часть решения

Азот используют как инертный компонент газовой среды. Он позволяет вытеснять часть атмосферного кислорода и одновременно служит наполнителем упаковки, особенно когда CO₂ используется в значительной концентрации.

Главная инженерная мысль

Генератор азота для пищевой упаковки подбирается не просто по количеству упаковок в час. Сначала необходимо определить, какую газовую среду требуется создать внутри упаковки, каким способом она формируется, сколько газа потребляет упаковочная машина и какие параметры должны сохраняться на протяжении всего технологического процесса.

Modified Atmosphere Packaging

Что такое MAP и как работает упаковка в модифицированной атмосфере

MAP — это технология упаковки, при которой газовая среда вокруг продукта отличается от состава обычного атмосферного воздуха. Цель технологии — создать условия, позволяющие лучше сохранять качество продукта в течение заданного срока хранения.

В промышленной упаковке модифицированная атмосфера может формироваться непосредственно упаковочной машиной: воздух из упаковки удаляется или разбавляется, после чего пространство заполняется выбранным газом либо газовой смесью и герметично закрывается.

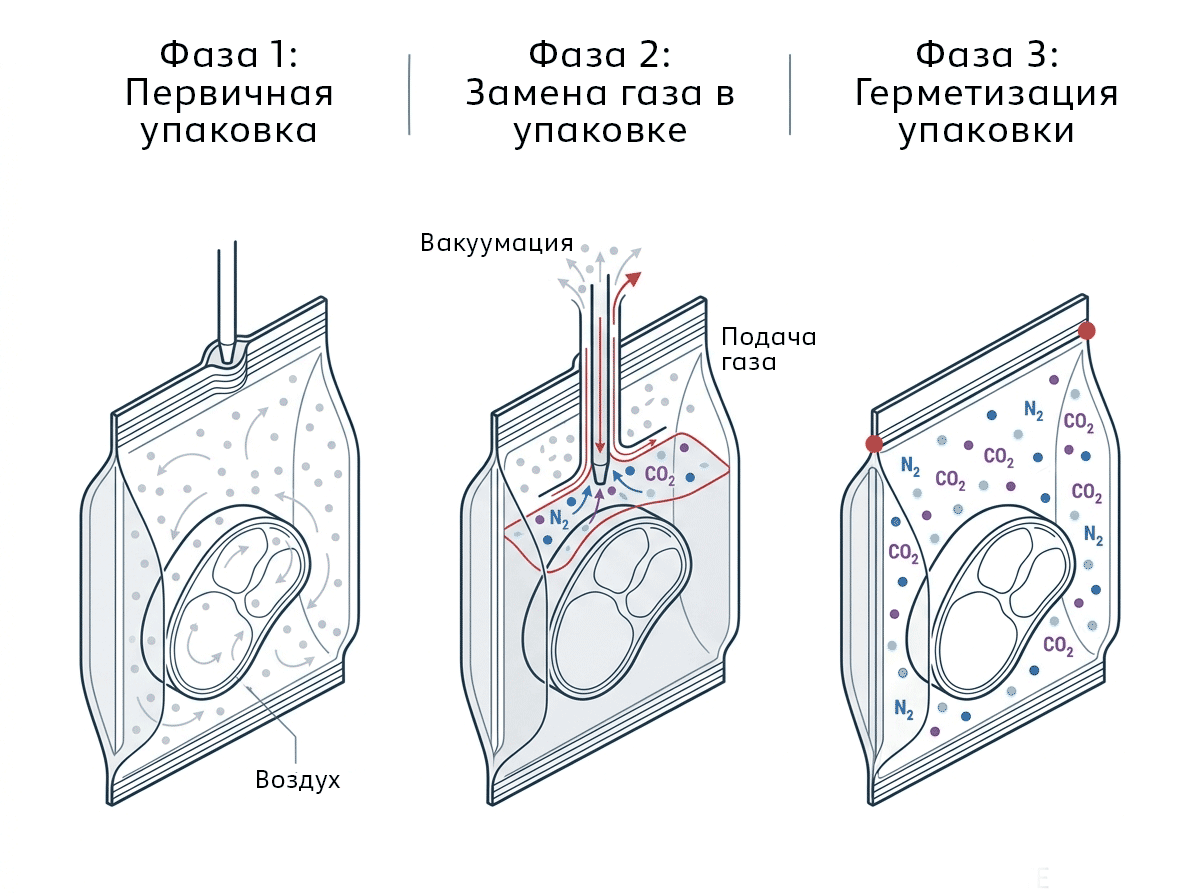

Что происходит внутри упаковочной линии

Продукт

Продукт поступает в упаковочную машину.

→

Воздух

Воздух из упаковки удаляется или разбавляется газом.

→

Газ

В упаковку подаётся выбранный газ или смесь газов.

→

Герметизация

Упаковка закрывается и изолирует продукт от внешней среды.

→

Хранение

Состав атмосферы взаимодействует с продуктом и упаковкой.

Три основных газа MAP

N₂азот

Инертный наполнитель

Азот практически не взаимодействует с продуктом в условиях обычной упаковки. Он может использоваться для замещения атмосферного воздуха и снижения доли кислорода.

В смесях с CO₂ азот также помогает сохранить объём упаковки, поскольку CO₂ способен растворяться в продукте и уменьшать объём газовой фазы.

CO₂углекислый газ

Функциональный компонент

CO₂ используется в MAP прежде всего благодаря способности подавлять рост ряда микроорганизмов. Поэтому его доля может быть существенной в упаковке определённых продуктов.

При этом высокая концентрация CO₂ не является универсальным решением: растворение газа в продукте может уменьшать объём газовой фазы и приводить к деформации упаковки.

O₂кислород

Контролируемый компонент

Для многих продуктов кислород стараются уменьшить, поскольку он может ускорять окислительные процессы и поддерживать рост аэробных микроорганизмов.

Однако полностью исключать O₂ из каждой MAP-системы нельзя: для отдельных продуктов определённая концентрация кислорода может быть технологически необходима, например для сохранения желаемого цвета.

Почему не существует одной универсальной смеси

Газовая смесь выбирается не для упаковочной машины как таковой, а прежде всего для конкретного продукта и условий его хранения.

На результат влияют химический состав продукта, содержание влаги и жира, интенсивность дыхания свежих продуктов, чувствительность к окислению, требуемый срок хранения, температура хранения и свойства упаковочного материала.

После герметизации состав газовой среды также может изменяться: газы взаимодействуют с продуктом, а часть газов способна проникать через упаковочный материал. Поэтому проектирование MAP — это задача не только выбора газа, но и согласования продукта, упаковки и технологического процесса.

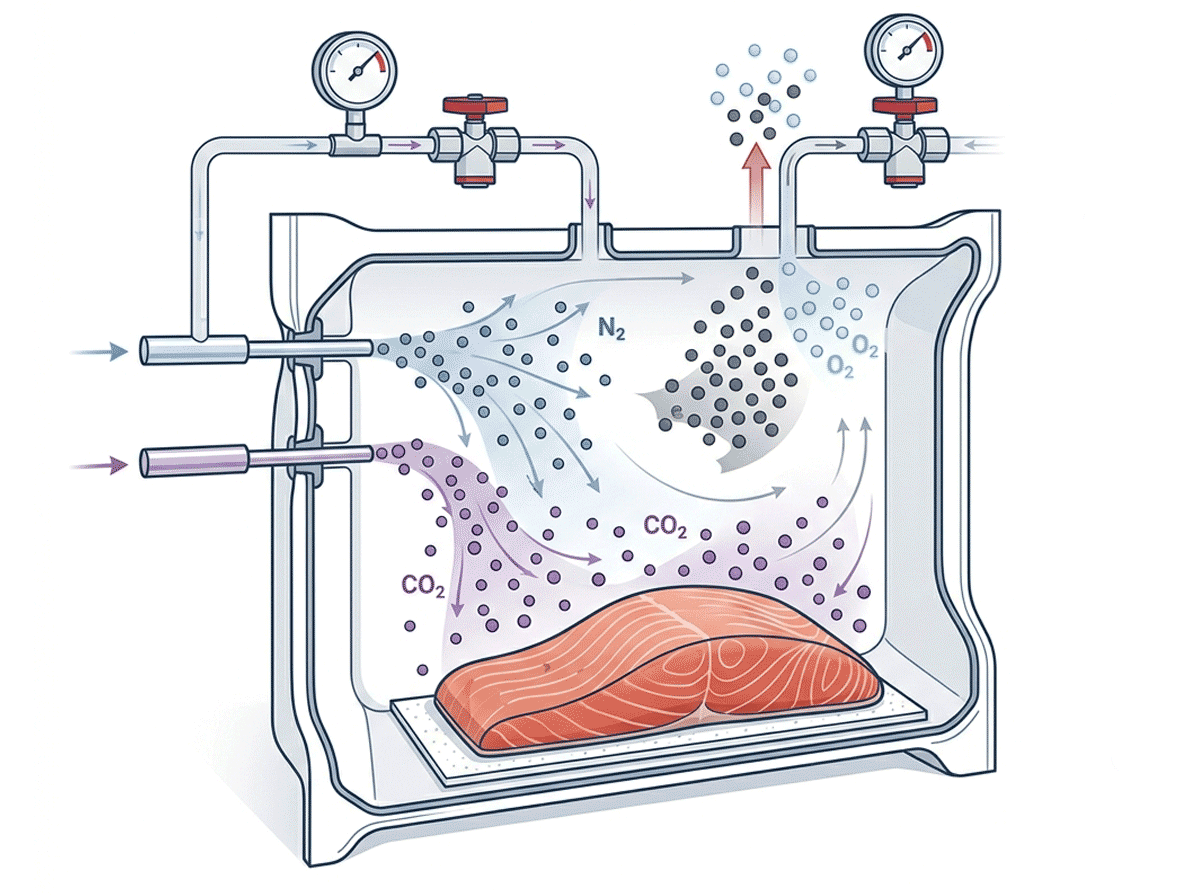

Схема формирования газовой среды в упаковке: замещение воздуха смесью азота, углекислого газа и кислорода

N₂ в пищевой упаковке

Почему для упаковки используют азот

Азот — основной компонент атмосферного воздуха, но в упаковке его используют не просто потому, что он доступен в атмосфере. Его главное технологическое преимущество — низкая химическая реакционная способность в условиях пищевой упаковки.

В результате азот может заменить часть воздуха внутри упаковки, не становясь самостоятельным источником нежелательных химических реакций с продуктом. При этом его роль значительно шире простой формулировки «вытеснить кислород».

ФУНКЦИЯ 01

Снижение содержания кислорода

При газовой продувке упаковки азотом атмосферный воздух разбавляется или вытесняется. В результате концентрация O₂ внутри упаковки может быть существенно снижена.

Это особенно важно для продуктов, чувствительных к окислительным процессам.

ФУНКЦИЯ 02

Инертная газовая среда

Азот является бесцветным, без запаха и вкуса инертным газом, поэтому он подходит в качестве компонента газовой среды, когда требуется уменьшить присутствие кислорода без введения химически активного газа.

ФУНКЦИЯ 03

Поддержание объёма упаковки

CO₂ хорошо растворяется в воде и жировой фазе ряда продуктов. Поэтому при использовании CO₂ в высокой концентрации часть газа может переходить из газовой фазы в продукт, уменьшая её объём.

N₂ имеет низкую растворимость и может использоваться как наполняющий газ, уменьшая вероятность чрезмерного схлопывания упаковки.

ФУНКЦИЯ 04

Стабильная подача газа на линии

Для промышленной упаковочной линии азот становится технологическим ресурсом. Его необходимо подавать с заданной чистотой, давлением и производительностью непосредственно к упаковочному оборудованию.

Поэтому вопрос выбора азота постепенно превращается из вопроса о баллонах или газе в вопрос проектирования собственной системы газоснабжения.

Азот помогает бороться не с продуктом, а с нежелательной газовой средой вокруг него

Многие процессы ухудшения качества продукта связаны с наличием кислорода. Он может участвовать в окислительных реакциях, способствовать прогорканию жиров, изменению цвета, появлению посторонних запахов и другим изменениям качества.

Замена атмосферного воздуха газом с низким содержанием O₂ позволяет изменить условия, в которых происходит хранение продукта.

Но важно понимать: азот сам по себе не является универсальным консервантом и не уничтожает микроорганизмы. Его задача в MAP определяется конкретной рецептурой газовой среды.

Почему нельзя считать, что чем больше азота — тем лучше

Это одно из наиболее важных ограничений при проектировании MAP. Цель технологии — не получить максимально возможную концентрацию N₂, а сформировать оптимальную атмосферу для конкретного продукта.

CO₂ может быть необходим

Для некоторых продуктов именно CO₂ обеспечивает значительную часть требуемого антимикробного эффекта. Замена всей смеси на N₂ может убрать эту функцию.

O₂ иногда нужен

Для отдельных продуктов контролируемое присутствие кислорода может быть связано с сохранением внешнего вида или другими технологическими требованиями.

Продукт определяет смесь

Один и тот же состав газа не может автоматически считаться оптимальным для кофе, мяса, сыра, рыбы, снеков и свежих овощей. Состав выбирается исходя из свойств конкретного продукта и условий его хранения.

Правильная инженерная постановка задачи: сначала определить требуемую газовую среду и параметры упаковочного процесса, а затем рассчитать необходимый расход N₂ и выбрать способ его производства.

Что это означает для системы генерации азота

Для упаковочного производства генератор азота является частью технологической системы. Его нельзя выбирать независимо от упаковочной машины и параметров процесса.

При проектировании необходимо связать между собой требуемую чистоту N₂, давление подачи, средний и пиковый расход газа, количество упаковочных линий и режим их работы. Именно эти параметры впоследствии определяют производительность генератора, объём буферного ресивера и состав остального оборудования системы.

Области применения

Применение азота для упаковки различных пищевых продуктов

Азот применяется в пищевой упаковке не по единому универсальному сценарию. Одинаковый генератор может использоваться для совершенно разных производств, но требования к чистоте газа, расходу, давлению и составу газовой среды определяются конкретным продуктом и упаковочной технологией.

Ниже приведены основные категории пищевой продукции, где азот применяется самостоятельно или как компонент модифицированной газовой среды.

Применение азота в упаковке различных продуктов и роль азота в составе защитной газовой среды

Кофе

N₂

Защита от кислорода и сохранение аромата

После обжарки и измельчения кофе остаётся чувствительным к воздействию кислорода. Окислительные процессы могут влиять на ароматические характеристики продукта и его качество при хранении.

Азот используется для замещения атмосферного воздуха внутри упаковки. Для кофе это может быть как практически чистая азотная среда, так и технологический процесс, при котором основная задача заключается в снижении остаточного содержания кислорода.

ЧТО НУЖНО УЧЕСТЬ ПРИ ПРОЕКТИРОВАНИИ

—объём упаковки и свободного газового пространства
—количество упаковок в минуту
—режим работы упаковочной линии
—требуемое остаточное содержание O₂
—тип упаковки и её газопроницаемость

Инженерный вывод: Для расчёта системы газоснабжения особенно важно учитывать реальный расход упаковочной машины, а не только объём готовой упаковки.

Снеки и картофельные чипсы

N₂

Азот одновременно защищает продукт и поддерживает упаковку

Для снековой продукции азот выполняет сразу две инженерные функции. С одной стороны, он уменьшает содержание кислорода в упаковке и снижает интенсивность окислительных процессов, особенно актуальных для продуктов с содержанием жиров.

С другой стороны, газовая среда создаёт внутренний объём и давление, благодаря которым упаковка лучше сохраняет форму при транспортировке и частично защищает хрупкий продукт от механического воздействия.

ЧТО НУЖНО УЧЕСТЬ ПРИ ПРОЕКТИРОВАНИИ

—размер и внутренний объём упаковки
—скорость фасовочно-упаковочной машины
—необходимый объём газовой подушки
—давление подачи газа
—колебания расхода при циклической работе линии

Инженерный вывод: Для высокоскоростных линий критичным параметром становится не только средний расход азота, но и пиковая производительность системы.

Орехи, семена и жиросодержащие продукты

N₂

Снижение воздействия кислорода на жировую фазу

Продукты с высоким содержанием жиров чувствительны к окислительным процессам. При длительном хранении воздействие кислорода может приводить к ухудшению органолептических свойств и появлению признаков прогоркания.

Упаковка в азотной среде используется для снижения содержания кислорода в свободном объёме упаковки и создания более стабильной атмосферы хранения.

ЧТО НУЖНО УЧЕСТЬ ПРИ ПРОЕКТИРОВАНИИ

—требуемая концентрация остаточного кислорода
—продолжительность хранения
—объём упаковки
—свойства упаковочного материала
—температурные условия хранения

Инженерный вывод: Здесь чистота азота и фактическое остаточное содержание O₂ — связанные, но не одинаковые параметры. Высокая чистота газа сама по себе не гарантирует низкий уровень кислорода внутри готовой упаковки.

Мясо и мясные продукты

N₂ / CO₂ / O₂

Азот как компонент многокомпонентной MAP-среды

Для мясной продукции состав газовой среды зависит от конкретного вида продукта, способа обработки и требований к внешнему виду и сроку хранения.

В таких системах азот может использоваться не как единственный газ, а как инертный компонент смеси. Его задача определяется общей рецептурой MAP вместе с CO₂ и, в отдельных случаях, контролируемым количеством O₂.

ЧТО НУЖНО УЧЕСТЬ ПРИ ПРОЕКТИРОВАНИИ

—тип продукта: свежее мясо, полуфабрикаты, переработанная продукция
—требуемый состав газовой смеси
—необходимость подачи нескольких газов
—точность смешивания
—производительность упаковочной линии

Инженерный вывод: Для многокомпонентной MAP-системы генератор азота является частью общей системы газоснабжения, которая должна быть согласована со способом хранения и смешивания остальных газов.

Рыба и морепродукты

N₂ / CO₂

Управляемая атмосфера для чувствительной продукции

Рыба и морепродукты относятся к продуктам, для которых требования к упаковке, температуре хранения и газовой среде тесно связаны между собой.

Азот может использоваться в составе MAP в качестве инертного газа и наполнителя. В зависимости от технологии он применяется совместно с CO₂, который выполняет собственную функцию в газовой среде.

ЧТО НУЖНО УЧЕСТЬ ПРИ ПРОЕКТИРОВАНИИ

—тип рыбной продукции
—температура хранения
—продолжительность логистической цепочки
—состав газовой смеси
—свойства упаковочного материала

Инженерный вывод: В этой категории система генерации азота должна проектироваться как часть общей технологии хранения, а не отдельно от холодильной и упаковочной инфраструктуры.

Сыры и молочная продукция

N₂ / CO₂

Газовая среда подбирается под свойства продукта

Для сыров и другой молочной продукции состав MAP зависит от влажности, жирности, микробиологических свойств и требуемого срока хранения.

Азот может использоваться как инертный компонент и газ-наполнитель, особенно в случаях, когда необходимо компенсировать изменение объёма газовой среды при взаимодействии других компонентов смеси с продуктом.

ЧТО НУЖНО УЧЕСТЬ ПРИ ПРОЕКТИРОВАНИИ

—тип продукта и его структура
—доля CO₂ в газовой смеси
—объём свободного пространства
—взаимодействие газа с продуктом
—герметичность и газопроницаемость упаковки

Инженерный вывод: Выбор состава MAP для молочной продукции требует оценки поведения всей газовой системы во времени, а не только параметров в момент герметизации.

Хлебобулочные и кондитерские изделия

N₂ / CO₂

Замещение воздуха в упаковке

Для хлебобулочной и кондитерской продукции задача MAP может заключаться в изменении состава атмосферы внутри упаковки для обеспечения требуемых условий хранения.

Азот используется как инертный компонент газовой среды и может работать совместно с CO₂ в зависимости от конкретного продукта и технологии.

ЧТО НУЖНО УЧЕСТЬ ПРИ ПРОЕКТИРОВАНИИ

—тип продукции
—срок хранения
—объём упаковки
—скорость упаковочной машины
—состав и расход газовой смеси

Инженерный вывод: На производстве с несколькими продуктовыми линиями расчёт азотной станции должен учитывать одновременную и неравномерную работу оборудования.

Свежие овощи, салаты и фрукты

N₂ / CO₂ / O₂

Отдельная категория с процессами дыхания продукта

Свежая растительная продукция продолжает физиологические процессы после упаковки. Поэтому газовая среда внутри упаковки должна рассматриваться совместно с интенсивностью дыхания продукта и свойствами упаковочного материала.

В этой категории полный отказ от кислорода не всегда является технологической целью. Азот может использоваться для регулирования состава атмосферы, но итоговая газовая смесь определяется особенностями конкретного продукта.

ЧТО НУЖНО УЧЕСТЬ ПРИ ПРОЕКТИРОВАНИИ

—интенсивность дыхания продукта
—температура хранения
—газопроницаемость упаковки
—соотношение N₂, O₂ и CO₂
—изменение состава среды во времени

Инженерный вывод: Это пример, где принцип «максимально чистый азот и минимум кислорода» может быть инженерно неправильной постановкой задачи.

Главное

Азотная станция проектируется не для продукта, а для технологического процесса упаковки

Один и тот же пищевой продукт может упаковываться на разных типах оборудования, с разной скоростью и с различным объёмом газовой среды. Поэтому название продукта само по себе ещё не позволяет определить требуемую производительность генератора азота.

Для инженерного расчёта необходимо перейти от вопроса «что мы упаковываем?» к конкретным параметрам: количеству упаковок в час, объёму упаковки, способу подачи газа, составу MAP-среды, рабочему давлению и графику работы производственной линии.

Требования к газу

Какая чистота азота требуется для пищевой упаковки

Вопрос о требуемой чистоте азота часто формулируют слишком упрощённо: «какой процент чистоты нужен для упаковки продуктов?». На практике одной цифры для всех пищевых производств не существует.

При проектировании системы необходимо разделять чистоту азота, который выходит из генератора, и фактическое содержание кислорода внутри уже запечатанной упаковки. Это связанные параметры, но они не являются одним и тем же показателем.

ПАРАМЕТР 01

Чистота азота на выходе генератора

Этот параметр показывает состав газа, который производит генератор. В PSA-системах чистота азота обычно выражается в процентах содержания N₂ или косвенно определяется концентрацией кислорода.

Упрощённый пример

99,9% N₂ ≈ до 0,1% O₂

ПАРАМЕТР 02

Остаточный кислород внутри упаковки

Это уже результат работы всей упаковочной системы. На него влияет не только состав поступающего азота, но и эффективность удаления воздуха из упаковки, расход газа, конструкция оборудования и герметичность готовой упаковки.

Это результат

Генератор + упаковочная машина + упаковка

Главный принцип

Высокая чистота азота не гарантирует низкое содержание кислорода в готовой упаковке

Даже если генератор производит азот высокой чистоты, внутрь упаковки может попадать атмосферный воздух. Это может происходить из-за неполного удаления воздуха перед подачей газа, недостаточного расхода азота, неправильной настройки упаковочной машины или нарушения герметичности.

Поэтому генератор азота должен подбираться не только по требуемой чистоте газа, но и по тому, какой результат должен быть достигнут внутри упаковки после завершения технологического цикла.

Уровни чистоты

Чистота азота и инженерный контекст её применения

Чистота N₂

Остаточный O₂ в газе

Возможный контекст

Инженерное замечание

95%

до 5% O₂

Базовые процессы инертирования и отдельные технологические задачи

Такой уровень чистоты не следует автоматически считать подходящим для любой MAP-упаковки. Требования определяются конечным содержанием кислорода в упаковке.

99%

до 1% O₂

Процессы, где требуется существенно снизить содержание кислорода

Может использоваться в задачах, где допустимый уровень остаточного кислорода определяется совместно качеством газа и эффективностью упаковочного процесса.

99,5–99,9%

0,5–0,1% O₂

Большинство задач промышленного инертирования и MAP-процессов с повышенными требованиями

На практике часто является инженерным компромиссом между требованиями процесса и энергозатратами на получение азота.

99,99% и выше

0,01% O₂ и ниже

Процессы с повышенными требованиями к содержанию кислорода

Высокая чистота генераторного азота не компенсирует ошибки в продувке упаковки, негерметичность или неправильную настройку упаковочной машины.

95% N₂

до 5% O₂

Базовые процессы инертирования и отдельные технологические задачи

99% N₂

до 1% O₂

Процессы, где требуется существенно снизить содержание кислорода

99,5–99,9% N₂

0,5–0,1% O₂

Большинство задач промышленного инертирования и MAP-процессов с повышенными требованиями

99,99% и выше N₂

0,01% O₂ и ниже

Процессы с повышенными требованиями к содержанию кислорода

Реальный технологический результат

От чего зависит остаточное содержание кислорода

Концентрация кислорода внутри упаковки формируется всей технологической цепочкой. Даже при неизменной чистоте азота результат может существенно отличаться в зависимости от параметров упаковочного процесса.

01
Эффективность удаления воздуха
Чем больше воздуха остаётся в упаковке перед подачей газа, тем выше потенциальная концентрация остаточного кислорода.
02
Расход азота
Недостаточный расход газа может привести к неполному вытеснению атмосферы упаковки.
03
Конструкция упаковочной машины
Способ вакуумирования, газовой продувки и герметизации напрямую влияет на результат.
04
Герметичность упаковки
Даже правильно сформированная газовая среда может изменяться при утечках или проникновении газов через упаковочный материал.
05
Сам продукт
Продукт может взаимодействовать с компонентами газовой среды, а свежая растительная продукция дополнительно изменяет её состав в процессе дыхания.

TABLE-02 / O₂ FLOW

Здесь будет схема формирования остаточного кислорода

Схема должна показать путь от генератора азота к упаковочной машине и выделить точки, в которых кислород может остаться внутри упаковки или попасть в неё после подачи газа.

Типичная ошибка при выборе генератора

Выбирать максимальную доступную чистоту азота «с запасом», не определив реальные требования упаковочной линии. Чем выше чистота азота, тем более требовательным становится процесс его получения и тем меньше производительность генератора при сопоставимых параметрах оборудования.

Инженерная задача заключается в поиске минимально необходимой чистоты N₂, которая обеспечивает требуемые параметры технологического процесса и качество готовой продукции.

Правильная последовательность

Как определить требуемую чистоту азота

Подбор начинается не с каталога генераторов, а с параметров упаковочного процесса.

Определить продукт

Учитываются свойства продукта и требования к его хранению.

Задать MAP-среду

Определяется требуемый состав газовой смеси.

Задать O₂ в упаковке

Определяется допустимый технологический уровень остаточного кислорода.

Учесть процесс

Оценивается эффективность удаления воздуха и подачи газа.

Подобрать генератор

После этого определяется необходимая чистота и производительность N₂.

Чистота — только один из параметров генератора

После определения требований к составу и качеству газа следующей задачей становится расчёт его количества. Для упаковочной линии необходимо определить не только чистоту N₂, но и средний и пиковый расход, давление подачи, режим работы оборудования и необходимый запас производительности.

Инженерный workflow

Проектирование системы газоснабжения упаковочной линии

Система производства азота для пищевой упаковки должна проектироваться от параметров технологического процесса, а не от номинальной производительности генератора.

Инженерная задача заключается в том, чтобы определить, какое количество азота необходимо упаковочной линии, с какой чистотой, при каком давлении и насколько равномерно это потребление распределено во времени.

Последовательность проектирования

От продукта до готовой системы газоснабжения

Определить технологическую задачу

Сначала определяется не генератор, а задача упаковочной линии: какой продукт упаковывается, какую функцию должна выполнять газовая среда и какие параметры необходимо обеспечить внутри готовой упаковки.

Собрать данные по упаковочной линии

Необходимо определить производительность линии, количество упаковочных машин, объём упаковки, режим работы и возможные изменения производительности в течение смены.

Определить параметры MAP

Для конкретного продукта задаётся состав модифицированной газовой среды, включая роль азота, углекислого газа и кислорода.

Определить требования к азоту

На основании требований технологического процесса определяются необходимая чистота азота, допустимое содержание кислорода и требования к стабильности подачи газа.

Рассчитать расход

Рассчитывается среднее и пиковое потребление азота с учётом объёма упаковки, способа замещения воздуха и количества упаковочных циклов.

Определить параметры подачи

Формируются требования к давлению, производительности и режиму работы системы газоснабжения.

Рассчитать буферизацию

Если упаковочная линия создаёт кратковременные пики потребления, определяется необходимый объём ресиверов и допустимая амплитуда изменения давления.

Подобрать оборудование

После определения параметров процесса выбираются компрессор, система подготовки воздуха, генератор азота, ресиверы и оборудование контроля.

SCHEME-03

Схема проектирования системы азотного газоснабжения

Здесь будет размещена инженерная схема, показывающая путь от исходных параметров продукта и упаковочной линии к определению расхода азота, параметров генератора и состава готовой газогенераторной системы.

Исходные данные

Что необходимо знать до начала подбора оборудования

Чем точнее определены параметры упаковочного процесса, тем точнее можно рассчитать производительность системы и избежать как недостатка газа, так и необоснованного запаса оборудования.

Продукт

Тип продукции
Требуемый срок хранения
Чувствительность к кислороду
Требуемая газовая среда
Допустимое содержание O₂

Упаковка

Тип упаковки
Внутренний объём
Свободный объём над продуктом
Материал упаковки
Требования к герметичности

Оборудование

Тип упаковочной машины
Количество машин
Количество циклов в минуту
Способ удаления воздуха
Рабочее давление газа

Режим производства

Часы работы в сутки
Количество смен
Постоянный или переменный расход
Пиковая производительность
Планируемое расширение линии

Потребление газа

Средний расход и пиковая нагрузка

Упаковочная линия практически никогда не потребляет азот абсолютно равномерно. Даже при постоянной скорости производства расход газа может изменяться в зависимости от конкретного упаковочного цикла.

Поэтому при подборе оборудования необходимо отдельно учитывать производительность, необходимую в среднем режиме, и кратковременные максимальные нагрузки.

Средний расход азота

Средний расход показывает, какое количество газа система должна производить в течение установленного периода работы. Он необходим для выбора базовой производительности генератора.

Пиковый расход

Пиковое потребление возникает при максимальной производительности линии, одновременной работе нескольких машин или особенностях конкретного упаковочного цикла.

Давление подачи

Требуемое давление определяется упаковочным оборудованием и потерями давления в трубопроводах, ресиверах, арматуре и системе распределения газа.

Стабильность подачи

Для стабильной работы упаковочной линии важна не только номинальная производительность генератора, но и способность системы поддерживать заданный расход и давление во время изменения нагрузки.

Буферизация

Генератор не всегда должен покрывать каждый мгновенный пик потребления

Если упаковочная линия периодически потребляет большое количество азота за короткий промежуток времени, систему можно проектировать с использованием ресивера азота.

В этом случае генератор обеспечивает среднее потребление, а накопленный запас газа компенсирует кратковременные пики. Это позволяет разделить задачу производства азота и задачу покрытия динамической нагрузки упаковочной линии.

ГЕНЕРАТОР

Средняя производительность

↓

РЕСИВЕР

Запас азота

↓

УПАКОВОЧНАЯ ЛИНИЯ

Переменное потребление

Несколько потребителей

Одна система для нескольких упаковочных машин

На производстве азот может использоваться сразу несколькими упаковочными линиями. При этом номинальная производительность системы не всегда должна определяться простым сложением паспортных расходов всех машин.

Необходимо учитывать фактическую вероятность одновременной работы, режимы загрузки, последовательность упаковочных циклов и возможные периоды максимального потребления.

Развитие производства

Производительность с учётом будущего расширения

При проектировании новой упаковочной линии необходимо учитывать не только текущий расход газа, но и вероятность подключения дополнительных потребителей.

В некоторых случаях рациональнее предусмотреть модульное расширение системы, чем сразу устанавливать генератор с максимально возможным запасом производительности.

Подготовка воздуха

Качество исходного сжатого воздуха влияет на всю систему

Генератор азота является частью более крупной системы. Его стабильная работа зависит от количества и качества подаваемого сжатого воздуха.

Влага

Вода в сжатом воздухе может негативно влиять на работу адсорбционной системы и должна удаляться соответствующей системой осушки.

Масло

Остаточные масла и аэрозоли требуют соответствующей фильтрации перед подачей воздуха в генератор.

Механические частицы

Фильтрация необходима для защиты оборудования и сохранения стабильных параметров работы всей газогенераторной системы.

Архитектура системы

Типовая структура системы производства и подачи азота

Воздушный компрессор

Обеспечивает генератор азота необходимым количеством сжатого воздуха.

Подготовка воздуха

Удаляет влагу, масло и механические частицы перед подачей воздуха в адсорбционную систему.

Воздушный ресивер

Снижает колебания давления и создаёт буфер между компрессором и генератором.

Генератор азота

Производит азот с заданной чистотой и расчётной производительностью.

Ресивер азота

Компенсирует кратковременные пики расхода и повышает стабильность подачи газа к упаковочному оборудованию.

Система распределения

Подаёт азот к одной или нескольким упаковочным машинам с учётом требуемого давления и расхода.

Типичная ошибка: подбирать систему только по паспортному расходу упаковочной машины

Паспортный расход газа может не отражать реальную картину потребления. На фактическую нагрузку влияют настройки оборудования, размер упаковки, скорость работы линии, состав газовой среды и режимы производства.

Поэтому корректный подбор начинается со сбора исходных данных и анализа реального технологического процесса. Только после этого можно определить расчётную производительность генератора и объём необходимого резерва.

Результат проектирования

Какие параметры должны быть определены до выбора генератора

Требуемая чистота азота

Средний расход N₂

Пиковый расход N₂

Требуемое давление подачи

Режим работы производства

Требуемый запас газа

Необходимость резервирования

Возможность расширения системы

Следующим этапом становится непосредственный расчёт расхода азота для упаковочной линии. Именно этот расчёт станет основой для специализированного калькулятора, который позволит перейти от параметров упаковки и производительности линии к подбору конкретной конфигурации оборудования.

Инженерный расчёт

Как рассчитывается расход азота для пищевой упаковки

Производительность генератора азота нельзя определить только по названию продукта или типу упаковочной машины.

Расчёт начинается с определения объёма газовой среды в одной упаковке и заканчивается анализом фактического потребления всей упаковочной линии. Между этими двумя точками находятся параметры продукта, упаковки, технологии газозамещения и режима работы оборудования.

Базовый принцип

Расход начинается со свободного объёма внутри упаковки

Внутри упаковки находится не только газ. Значительную часть пространства занимает продукт, поэтому для инженерного расчёта необходимо отделить общий внутренний объём упаковки от свободного объёма, который формирует газовую среду.

Именно этот свободный объём становится исходной точкой для определения количества азота, необходимого для одного упаковочного цикла.

БАЗОВАЯ ЛОГИКА

Внутренний объём упаковки

Всё доступное внутреннее пространство.

−

Объём продукта

Пространство, физически занятое продуктом.

Свободный объём упаковки

Объём, в котором формируется модифицированная газовая среда.

Базовая расчётная модель

От объёма упаковки к расходу азота

Шаг 1

Vсв = Vуп − Vпр

Определяется свободный объём внутри упаковки.

Шаг 2

Qуп = Vсв × Kг

Определяется расчётный расход газа на одну упаковку.

Шаг 3

Q = Qуп × N

Определяется расход азота для заданной производительности.

Переменные расчёта

Какие параметры участвуют в определении расхода

Vуп

Внутренний объём упаковки

Объём внутреннего пространства упаковки до размещения продукта.

Vпр

Объём продукта

Объём, занимаемый продуктом внутри упаковки.

Vсв

Свободный объём

Пространство внутри упаковки, которое может быть заполнено газовой средой.

Kг

Коэффициент газозамещения

Коэффициент, учитывающий количество газа, необходимое для формирования требуемой среды.

Qуп

Расход на упаковку

Расчётный объём азота, используемый для одного упаковочного цикла.

Производительность линии

Количество упаковок, производимых за единицу времени.

Расход азота

Суммарное количество азота, необходимое упаковочной линии за единицу времени.

Важный момент

Объём упаковки не равен расходу азота

Было бы ошибкой считать, что для упаковки объёмом один литр всегда требуется ровно один литр азота.

Во-первых, часть объёма занимает продукт. Во-вторых, для вытеснения воздуха может использоваться объём газа, превышающий свободное пространство готовой упаковки.

Фактический расход зависит от технологии формирования модифицированной газовой среды и параметров конкретного упаковочного оборудования.

01. Продукт занимает объём

Газ заполняет только свободное пространство внутри упаковки.

02. Воздух необходимо вытеснить

Для формирования заданной газовой среды используется технологический процесс замещения исходного атмосферного воздуха.

03. Возможны технологические потери

Часть газа может расходоваться вне готовой упаковки в процессе формирования и подачи газовой среды.

Факторы расхода

Что влияет на фактическое потребление азота

Одинаковые по внешнему размеру упаковки могут иметь совершенно разный расход газа в зависимости от продукта, технологии и производительности линии.

Свободный объём

Чем больше свободного пространства между продуктом и упаковкой, тем больше газа необходимо для формирования газовой среды.

Способ газозамещения

Разные упаковочные машины и технологические режимы используют разное количество газа для вытеснения атмосферного воздуха.

Остаточный кислород

Требования к содержанию остаточного кислорода могут влиять на необходимый объём продувки и количество циклов замещения.

Скорость линии

При увеличении количества упаковок в минуту расход газа растёт пропорционально, если параметры одной упаковки остаются неизменными.

Количество машин

При централизованном газоснабжении необходимо учитывать суммарную и одновременную нагрузку нескольких потребителей.

Потери и утечки

Реальная система включает потери в трубопроводах, арматуре и соединениях, а также технологические потери во время упаковочного процесса.

Последовательность расчёта

Как инженер переходит от упаковки к генератору

Определить свободный объём упаковки

Для расчёта расхода газа важен не общий внешний размер упаковки, а объём свободного пространства внутри неё после размещения продукта.

Определить объём газозамещения

При формировании модифицированной газовой среды упаковка обычно продувается газом. Поэтому фактический расход азота может превышать свободный объём готовой упаковки.

Рассчитать расход на одну упаковку

Свободный объём умножается на коэффициент газозамещения. Полученное значение показывает расчётное количество газа, необходимое для одного упаковочного цикла.

Учесть производительность линии

Расход на одну упаковку умножается на фактическое количество упаковок, производимых за минуту или час.

Определить максимальную нагрузку

Отдельно анализируется максимальная скорость работы линии и возможное одновременное потребление газа несколькими упаковочными машинами.

Определить производительность системы

После анализа среднего и пикового расхода определяется производительность генератора и необходимый объём буферного запаса азота.

SCHEME-04

Схема расчёта расхода азота упаковочной линии

Здесь будет размещена инженерная схема: упаковка → свободный объём → газозамещение → расход на упаковку → упаковок в минуту → средний и пиковый расход → ресивер → производительность генератора.

Средний расход

Производительность в обычном режиме

Средний расход определяется фактической производительностью упаковочной линии в течение рабочего периода.

Этот параметр необходим для определения количества азота, которое система должна стабильно производить при нормальной эксплуатации.

Пиковый расход

Максимальная кратковременная нагрузка

Пиковое потребление возникает при максимальной скорости линии, одновременной работе нескольких потребителей или особенностях конкретного технологического цикла.

Для покрытия таких нагрузок система может использовать сочетание производительности генератора и накопленного запаса азота.

Производительность и буфер

Пиковый расход не всегда требует более крупного генератора

Если максимальное потребление происходит кратковременно, необходимый дополнительный объём азота может быть накоплен в ресивере заранее.

Поэтому инженерная задача заключается в определении правильного соотношения между постоянной производительностью генератора и объёмом буферного запаса газа.

Генератор производит азот

↓

Ресивер создаёт запас

↓

Линия получает газ в соответствии с нагрузкой

Ошибки расчёта

Что приводит к неправильному подбору производительности

Использовать полный объём упаковки

Общий геометрический объём упаковки не равен объёму газа. Значительную часть внутреннего пространства может занимать сам продукт.

Считать одну упаковку = один объём газа

Для вытеснения воздуха и получения требуемой газовой среды может потребоваться объём газа, превышающий свободный объём готовой упаковки.

Подбирать генератор по среднему расходу

Если не учитывать максимальную нагрузку и динамику потребления, производительности системы может не хватать в периоды интенсивной работы линии.

Компенсировать всё запасом генератора

Не каждый кратковременный пик требует увеличения производительности генератора. В ряде случаев рациональнее использовать ресивер азота.

Результат расчёта

Какие параметры становятся основой для подбора оборудования

После выполнения расчёта появляется набор исходных данных, достаточный для предварительного определения конфигурации газогенераторной системы.

Расход азота на одну упаковку

Средний расход азота

Максимальный расход

Характер изменения нагрузки

Требуемый объём буферизации

Расчётная производительность генератора

Эти параметры станут основой специализированного калькулятора упаковочной линии. Пользователь сможет последовательно указать характеристики продукта и упаковки, параметры оборудования и производительность линии, после чего система определит расчётную потребность в азоте и передаст её в алгоритм подбора оборудования.

Состав оборудования

Из чего состоит система производства азота для упаковочной линии

Генератор азота не является самостоятельным источником газа, который можно рассматривать отдельно от остального оборудования.

Азот поступает к упаковочному оборудованию через систему трубопроводов, запорной и регулирующей арматуры. На этом этапе важны давление, расход и стабильность подачи.

Результат этапа

Газоснабжение упаковочных машин

SCHEME-05

Схема системы производства и подачи азота

Здесь будет размещена инженерная схема всей газогенераторной системы:

Атмосферный воздух

Компрессор

Осушитель

Фильтрация

PSA-генератор

Ресивер азота

Контроль параметров

Упаковочная линия

Системный подход

Производительность генератора зависит от всей инженерной системы

Требуемый расход азота определяет только одну часть задачи. После этого необходимо обеспечить генератор достаточным количеством подготовленного сжатого воздуха.

Компрессор должен обеспечить необходимый поток воздуха, осушитель — требуемое качество подготовки, а система фильтрации должна защитить оборудование от загрязнений.

После генератора возникает вторая часть задачи — обеспечить стабильную подачу газа к упаковочному оборудованию независимо от кратковременных изменений его потребления.

Сжатый воздух

Определяет, каким ресурсом будет обеспечен процесс генерации азота.

Подготовка воздуха

Определяет стабильность условий, в которых работает адсорбционная система.

Генератор

Производит необходимое количество азота при заданных параметрах чистоты.

Буфер и распределение

Функция

Доставляет азот от станции к одной или нескольким упаковочным машинам.

Зависит от

Количество потребителей, расстояние, требуемый расход и допустимые потери давления.

IMAGE-06

Подготовка сжатого воздуха

Место для визуальной схемы: компрессор → ресивер → осушитель → фильтры → генератор азота.

Исходный ресурс

Качество азота начинается с подготовки воздуха

Генератор азота использует сжатый атмосферный воздух как исходный поток. Поэтому условия работы генератора определяются не только его собственной конструкцией, но и качеством воздуха, поступающего на вход.

В сжатом воздухе могут присутствовать влага, аэрозоли масла и твёрдые частицы. Подготовка воздуха необходима для удаления этих загрязнений и формирования стабильного входного потока.

При проектировании станции компрессор, осушитель, фильтры и генератор должны рассматриваться как единая технологическая система.

Буферизация

Зачем системе ресивер азота

Генератор азота обычно работает с определённой расчётной производительностью, в то время как упаковочная линия может потреблять газ неравномерно.

Ресивер создаёт запас произведённого азота и позволяет сглаживать различие между постоянной генерацией и переменным потреблением.

Это особенно важно при кратковременных пиках расхода, когда увеличение производительности генератора только ради короткого периода максимальной нагрузки может быть нерациональным.

ПОСТОЯННАЯ ЧАСТЬ

Генератор производит азот

↓

БУФЕР

Ресивер накапливает запас газа

↓

ПЕРЕМЕННАЯ ЧАСТЬ

Упаковочная линия потребляет азот

Исходные данные

Какие вопросы необходимо решить при проектировании системы

Какой расход азота необходим?

Определяется по параметрам упаковки, способу газозамещения, производительности линии и одновременной работе оборудования.

Какая чистота требуется?

Требуемая чистота влияет на режим работы генератора и его производительность. Поэтому этот параметр определяется вместе с требованиями конкретного продукта и технологии.

Какой характер потребления?

Важно определить не только средний расход, но и максимальную нагрузку, продолжительность пиков и возможные изменения производительности линии.

Сколько потребителей подключается?

Одна газогенераторная станция может снабжать несколько упаковочных машин. В этом случае необходимо учитывать суммарную и одновременную нагрузку.

Как далеко находится станция?

Расстояние между генератором и упаковочным оборудованием влияет на проектирование трубопроводной системы и расчёт потерь давления.

Как будет развиваться производство?

При проектировании системы необходимо учитывать возможное увеличение количества упаковочных машин или производительности существующих линий.

Масштабирование

Система должна учитывать развитие упаковочного производства

Упаковочная линия редко остаётся неизменной на протяжении всего срока эксплуатации газогенераторной станции.

Производительность может увеличиваться, предприятие может добавлять новые упаковочные машины, а одна станция азотного снабжения может постепенно превратиться в централизованный источник газа для нескольких участков производства.

Поэтому уже на этапе первоначального расчёта важно понимать, какие элементы системы могут быть расширены или дополнены без полной замены существующего оборудования.

Увеличение производительности линии

Может увеличить постоянное потребление азота.

Новая упаковочная машина

Добавляет нового потребителя и изменяет суммарную нагрузку.

Несколько потребителей

Требуют анализа одновременной работы и максимального суммарного расхода.

Модульное расширение

Позволяет увеличивать производительность системы по мере роста потребления.

Типовые ошибки

Ошибки при проектировании системы газоснабжения

Подбор только генератора

Генератор азота является частью системы. Его работа зависит от компрессора, подготовки воздуха и параметров подачи газа.

Игнорирование подготовки воздуха

Недостаточная очистка и осушка воздуха могут привести к ухудшению стабильности работы всей адсорбционной системы.

Расчёт только по среднему расходу

Среднее потребление не показывает кратковременные пики, которые могут возникать при максимальной скорости работы упаковочного оборудования.

Отсутствие буферного объёма

Без правильно подобранного ресивера генератору приходится напрямую реагировать на динамику потребления упаковочной линии.

Не учитывать несколько линий

При подключении нескольких упаковочных машин необходимо анализировать вероятность и продолжительность их одновременной максимальной нагрузки.

Не учитывать развитие производства

Система, рассчитанная только под текущую нагрузку, может потребовать полной реконструкции при добавлении новых потребителей.

Итог инженерного подбора

Генератор азота — центральный, но не единственный элемент системы

Для стабильного газоснабжения упаковочной линии необходимо одновременно определить параметры производства азота, подготовки сжатого воздуха, накопления газа и его распределения между потребителями.

После определения расхода азота и требований к его параметрам система может быть сформирована как единый комплекс оборудования, где производительность каждого узла соответствует задаче всей упаковочной линии.

Сравнение способов газоснабжения

Генератор азота, баллоны или жидкий азот

После определения требуемого расхода и параметров азота необходимо выбрать способ газоснабжения упаковочной линии. С инженерной точки зрения упаковочная машина не определяет, каким способом получен необходимый газ. Для технологического процесса важнее стабильная подача азота с требуемыми параметрами производительности, давления и чистоты.

Однако для предприятия способ получения азота напрямую влияет на устройство инфраструктуры, эксплуатационные расходы, зависимость от поставщиков и возможности дальнейшего увеличения производительности упаковочной линии.

Поэтому сравнивать генератор азота, баллоны или жидкий азот целесообразно не только по стоимости одного кубического метра газа. Необходимо рассматривать всю систему газоснабжения и характер потребления конкретного производства.

Способ газоснабжения определяется профилем потребления

Ключевой параметр при выборе системы — не только общий объём азота за месяц или год. Необходимо понимать, как именно упаковочная линия потребляет газ в течение смены.

Низкое или нерегулярное потребление

Если упаковка в модифицированной атмосфере используется эпизодически, линия работает небольшое количество часов или потребление газа сильно меняется от партии к партии, внешняя поставка азота может быть технологически более простой.

Постоянное промышленное потребление

При регулярной работе упаковочных линий азот становится постоянно потребляемым технологическим ресурсом. В этом случае собственная генерация позволяет производить газ непосредственно в объёме, необходимом производству.

Вариант 01

Собственный генератор азота PSA

PSA-генератор производит азот из атмосферного воздуха непосредственно на предприятии. Сжатый и подготовленный воздух поступает в адсорбционную систему, где происходит разделение компонентов воздуха и получение азота заданной чистоты.

Для упаковочной линии такая система превращает азот из закупаемого расходного ресурса в производственный ресурс, создаваемый непосредственно на площадке.

Производительность станции подбирается по расчётному потреблению упаковочного оборудования с учётом режима работы, возможных пиковых расходов и требований к резервированию.

Что входит в систему

01Источник сжатого воздуха
02Система осушения и фильтрации
03PSA-генератор азота
04Ресиверы и система распределения газа
05Контроль параметров и подключение к упаковочным линиям

Когда собственная генерация становится особенно логичной

Когда азот требуется каждый день или в течение значительной части производственного времени, потребление можно прогнозировать, а упаковочная линия является постоянной частью технологического процесса. В такой ситуации систему газоснабжения можно проектировать одновременно с упаковочным оборудованием.

Вариант 02

Азот в баллонах

Баллонное снабжение является одним из наиболее простых способов начать использовать азот на упаковочной линии. Не требуется собственная система производства газа, а подача организуется через баллонные рампы, редукторы и распределительную сеть.

Такой вариант может быть удобен на этапе запуска новой продукции, при опытном производстве или при небольшом объёме упаковки.

Простое начало

Не требуется установка собственного генератора азота.

Постоянная логистика

По мере роста расхода увеличивается количество замен и поставок.

Ограничение масштаба

Большое потребление требует значительного количества баллонов и организации их хранения.

Вариант 03

Жидкий азот

Жидкий азот используется на предприятиях с существенным потреблением газа и позволяет хранить большой объём азота в компактной криогенной ёмкости.

Перед подачей в технологическую систему жидкий азот переводится в газовую фазу через испарительное оборудование. Такая схема требует специализированной инфраструктуры и организации регулярных поставок.

Инженерные особенности

Криогенная ёмкость для хранения жидкого азота
Испарительное оборудование
Система контроля давления и подачи газа
Организация безопасной эксплуатации
Регулярное пополнение запаса поставщиком

Вариант 04

Централизованное газоснабжение

На крупных производственных площадках азот может поступать от уже существующей централизованной системы газоснабжения. В этом случае упаковочная линия подключается к внутренней сети предприятия.

Такой вариант зависит от того, существует ли необходимая инфраструктура, располагает ли она достаточной производительностью и может ли обеспечить требуемые параметры газа одновременно для всех потребителей.

Сравнение способов газоснабжения

Ниже приведено инженерное сравнение основных способов получения азота. Таблица помогает определить направление дальнейшего расчёта, однако окончательный выбор должен учитывать фактический график потребления и параметры конкретного производства.

Способ снабжения	Первоначальные вложения	Эксплуатация	Логистика	Масштабирование	Наиболее характерное применение
Генератор азота PSA	Требуются первоначальные инвестиции в оборудование	Основные затраты — электроэнергия, техническое обслуживание и подготовка сжатого воздуха	Азот производится непосредственно на предприятии. Регулярная доставка газа не требуется	Производительность можно закладывать под текущую нагрузку и рост потребления	Постоянное или регулярно повторяющееся потребление азота
Баллоны с азотом	Минимальные первоначальные затраты на организацию подачи газа	Стоимость зависит от цены газа, доставки, оборота баллонов и регулярной замены	Необходимы хранение, доставка, перемещение и своевременная замена баллонов	Рост потребления приводит к увеличению количества баллонов и частоты поставок	Небольшое, нерегулярное или временное потребление
Жидкий азот	Необходима инфраструктура хранения и испарения жидкого азота	Затраты зависят от стоимости жидкого азота, доставки, аренды или обслуживания криогенного оборудования	Требуются регулярные поставки и контроль запаса в криогенной ёмкости	Подходит для крупных объёмов, но рост потребления увеличивает зависимость от поставок	Высокое потребление газа или предприятия с уже существующей криогенной инфраструктурой
Централизованное газоснабжение	Зависит от параметров подключения и существующей инфраструктуры предприятия	Стоимость определяется договором, тарифами и объёмом потребления	Газ поступает от внешней системы снабжения, если инфраструктура доступна	Ограничивается параметрами существующей сети и условиями поставщика	Предприятия, уже подключённые к централизованной системе газоснабжения

Как сравнивать варианты для конкретной упаковочной линии

Для инженерного и экономического сравнения необходимо использовать одинаковые исходные данные для всех вариантов. В первую очередь определяется фактическая потребность упаковочной линии в азоте.

1. Расход газа

Средний и максимальный расход азота за смену, час и минуту.

2. График работы

Количество смен, часов работы и возможные периоды простоя.

3. Пиковые нагрузки

Кратковременные максимальные расходы при работе упаковочного оборудования.

4. Требования к газу

Необходимая чистота, давление и другие параметры подачи азота.

5. Перспектива роста

Планируемое увеличение скорости линии или установка дополнительных упаковочных машин.

6. Требования к надёжности

Допустимость остановки упаковочной линии при отсутствии подачи азота и необходимый уровень резервирования.

С чего начинается выбор генератора азота

Выбор собственной азотной станции начинается не с модели генератора. Сначала необходимо определить, какое количество газа требуется упаковочной линии и в каком режиме происходит его потребление.

На основе этих данных определяется расчётная производительность генератора, параметры системы подготовки воздуха, необходимый объём ресиверов и возможная схема резервирования.

Именно эти исходные данные используются далее в специализированном калькуляторе газоснабжения упаковочной линии.

Практический опыт

Типовые ошибки при проектировании

К чему это приводит

Отказ одного компонента или проведение технического обслуживания могут привести к простою оборудования.

Как избежать

Уровень резервирования определяется стоимостью простоя. В зависимости от задачи могут использоваться запас производительности, резервные источники газа или дублирование критических компонентов.

Правильная последовательность проектирования

Определить требования упаковочного процесса.

Рассчитать средний и пиковый расход азота.

Определить требования к чистоте и давлению.

Спроектировать систему производства и накопления газа.

Предусмотреть рост производства и необходимое резервирование.

FAQ

Часто задаваемые вопросы

Ниже собраны основные вопросы, возникающие при проектировании системы азотного газоснабжения для пищевой упаковки.

Ответы помогают разделить требования упаковочного процесса, параметры газовой среды и инженерные характеристики системы производства азота.

Зачем используют азот при упаковке пищевых продуктов?+

Азот используется как один из компонентов модифицированной газовой среды — MAP. Его основная задача заключается в замещении части атмосферного воздуха внутри упаковки и снижении содержания кислорода в соответствии с требованиями конкретного продукта.

Пониженное содержание кислорода может замедлять процессы окисления и изменение свойств продукта. Кроме того, азот является инертным газом и может использоваться как наполнитель газовой среды, поддерживая форму упаковки.

Конкретный состав газовой смеси определяется не самим генератором азота, а технологией упаковки и требованиями к конкретному продукту.

Что такое упаковка в модифицированной газовой среде?+

Упаковка в модифицированной атмосфере, или MAP, — это технология, при которой состав газовой среды внутри упаковки отличается от состава обычного атмосферного воздуха.

В зависимости от продукта внутри упаковки может использоваться азот, углекислый газ, кислород или их комбинация. Задача системы — создать и поддерживать газовую среду, соответствующую требованиям конкретного технологического процесса.

Можно ли упаковывать любой продукт в чистом азоте?+

Нет. Использование чистого азота не является универсальным решением для всех видов пищевой продукции.

Для одних продуктов азот может составлять основную часть газовой среды, для других требуется смесь азота с углекислым газом или кислородом. Некоторые продукты вообще требуют других условий упаковки.

Поэтому сначала определяется технологически необходимая газовая среда, а уже затем рассчитывается система производства и подачи азота.

Какая чистота азота нужна для пищевой упаковки?+

Требуемая чистота зависит от технологического процесса, рецептуры газовой среды, требований к остаточному кислороду и особенностей продукта.

Более высокая чистота азота не всегда означает более качественный результат упаковки. В некоторых случаях избыточная чистота может приводить к увеличению требований к системе генерации без дополнительного технологического эффекта.

Чистоту азота необходимо определять как часть общего расчёта системы MAP, а не выбирать максимально возможное значение по умолчанию.

Чем отличается чистота азота от остаточного кислорода внутри упаковки?+

Это два разных параметра.

Чистота азота характеризует состав газа, который производится и подаётся в упаковочную машину. Остаточный кислород характеризует фактическое содержание кислорода внутри уже сформированной упаковки.

Даже при использовании азота высокой чистоты результат внутри упаковки зависит от эффективности вытеснения воздуха, конструкции упаковочной машины, типа упаковки, режима работы линии и других факторов.

Как рассчитывается расход азота для упаковочной линии?+

Расчёт начинается с определения количества упаковок, скорости линии, объёма газовой среды и технологии подачи газа в упаковочную машину.

Важно учитывать не только средний расход за смену или сутки, но и максимальное потребление в отдельные периоды работы. Для системы газоснабжения существенны пиковые нагрузки и характер их возникновения.

На основании этих данных определяется производительность генератора, необходимый объём накопления газа и параметры системы подачи.

Почему нельзя подобрать генератор азота только по количеству упаковок в минуту?+

Количество упаковок в минуту само по себе не показывает расход азота. Две линии с одинаковой производительностью могут иметь совершенно разное потребление газа.

На расход влияют объём упаковки, свободный объём газовой среды, способ подачи и вытеснения воздуха, состав MAP и коэффициенты, связанные с особенностями конкретного упаковочного оборудования.

Поэтому скорость линии является одним из исходных параметров, но не заменяет полноценный расчёт расхода газа.

Нужен ли ресивер после генератора азота?+

Во многих системах ресивер является важным элементом газоснабжения. Он создаёт запас газа и помогает компенсировать разницу между производительностью генератора и кратковременным потреблением упаковочной линии.

Особенно важен ресивер при неравномерной нагрузке, когда расход азота может быстро меняться в процессе работы оборудования.

Необходимый объём ресивера определяется на основе реального режима потребления, рабочего давления и требуемой стабильности системы.

Что происходит, если упаковочная линия потребляет больше азота, чем производит генератор?+

Если дополнительного запаса газа недостаточно, давление в системе начинает снижаться. Это может привести к нестабильной работе упаковочного оборудования и нарушению заданного режима подачи газа.

Поэтому производительность генератора и объём ресиверов должны рассчитываться совместно. Генератор покрывает базовую нагрузку, а накопленный запас может компенсировать кратковременные пики.

Можно ли подключить несколько упаковочных линий к одному генератору азота?+

Да. Одна система генерации может обеспечивать несколько потребителей, если её производительность и газораспределительная сеть рассчитаны на суммарную нагрузку.

При этом важно учитывать не только суммарный номинальный расход всех линий, но и вероятность их одновременной работы, совпадение пиков потребления и требования к стабильности давления.

Можно ли использовать существующую компрессорную систему предприятия?+

Это зависит от производительности существующих компрессоров, качества сжатого воздуха, давления, режима нагрузки и возможности выделить необходимый запас производительности для генерации азота.

PSA-генератор требует стабильной подачи подготовленного сжатого воздуха. Поэтому существующая компрессорная инфраструктура должна оцениваться как часть будущей системы, а не рассматриваться автоматически как готовый источник воздуха.

Нужен ли осушитель перед генератором азота?+

Система подготовки воздуха является частью азотной станции. Влага, масло и механические загрязнения должны контролироваться в соответствии с требованиями используемого оборудования.

Конкретная схема подготовки воздуха определяется характеристиками компрессора, качеством исходного воздуха, условиями эксплуатации и требованиями генератора азота.

Что выгоднее: собственный генератор азота или покупной газ?+

Ответ зависит прежде всего от объёма и характера потребления. Необходимо сравнивать не только стоимость оборудования и цену одного кубического метра газа.

В расчёт также входят логистика, доставка, хранение, режим работы производства, требования к резервированию и перспективы увеличения потребления.

При постоянном промышленном потреблении собственная генерация может рассматриваться как отдельный вариант организации технологического газоснабжения.

Когда имеет смысл устанавливать генератор азота непосредственно на предприятии?+

Наиболее естественная область применения собственной генерации — регулярное и прогнозируемое потребление азота, когда газ постоянно используется в технологическом процессе.

В такой ситуации систему можно проектировать одновременно с упаковочной линией, определяя производительность, накопление газа, резервирование и возможность последующего расширения.

Можно ли увеличить производительность азотной станции в будущем?+

Возможность расширения зависит от исходной архитектуры системы. Поэтому перспективное увеличение потребления желательно учитывать ещё на этапе первоначального проектирования.

В некоторых случаях можно предусмотреть запас по инфраструктуре, подключение дополнительных модулей генерации или увеличение мощности системы подготовки сжатого воздуха.

Какие данные нужны для предварительного подбора оборудования?+

Для инженерного подбора полезно собрать информацию о типе продукта, используемой упаковочной технологии, составе требуемой газовой среды, скорости линии и режиме её работы.

Также необходимы данные о количестве упаковочных машин, объёме упаковки, предполагаемом расходе газа, требуемом давлении и существующей инфраструктуре сжатого воздуха.

Перейдём от общих вопросов к параметрам вашей линии

Для предварительного подбора системы необходимо определить реальные параметры упаковочного процесса. Ниже расположен конфигуратор, который будет использовать исходные данные упаковочной линии для расчёта требуемой системы производства азота.

Онлайн-калькулятор

Рассчитайте расход азота для упаковочной линии

Укажите производительность упаковочной линии и параметры упаковки. Калькулятор определит ориентировочный расход азота и автоматически подберёт генератор и основное оборудование системы газоснабжения.

Параметры упаковочной линии

Производительность линии

уп./мин

Свободный объём упаковки

Коэффициент расхода газа

Коэффициент учитывает объём газа, необходимый для продувки упаковки и формирования требуемой газовой среды. Значение зависит от типа упаковочной машины и технологии упаковки.

Требования к азоту

Чистота азота: 95%

95%99.9995%

Рабочее давление: 6 бар

6 бар13 бар

Точка росы: -70 °C

-70 °C-20 °C

Расчётный расход азота

— м³/ч

Эквивалентный расход

— л/мин

Подобранный генератор

—

Результат подбора
