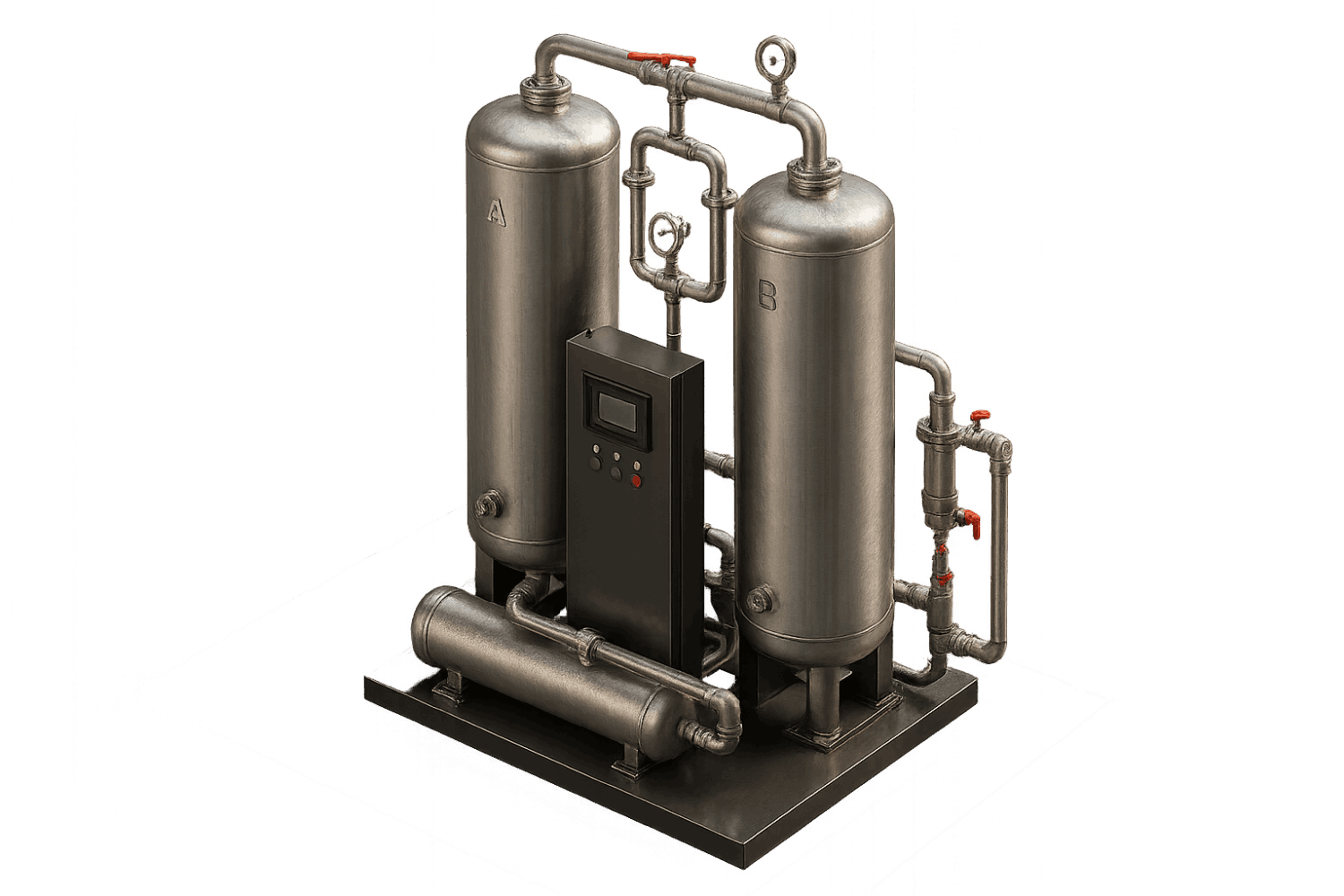

Генерация кислорода по технологии КЦА (PSA)
Технология короткоцикловой адсорбции (КЦА/PSA) для получения кислорода
Короткоцикловая адсорбция (КЦА, PSA — Pressure Swing Adsorption) — промышленная технология получения кислорода из атмосферного воздуха, основанная на избирательной адсорбции азота в кристаллической структуре цеолитов при переменном давлении. В отличие от азотных PSA-систем, где используется кинетическая селективность, генерация кислорода опирается преимущественно натермодинамическую селективность адсорбции.

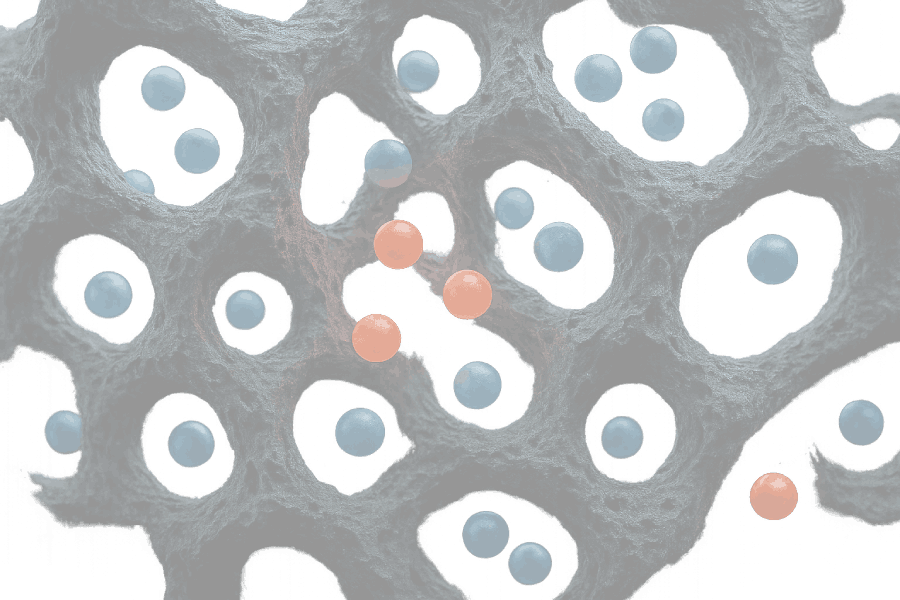

Ключевую роль играет различие в поляризуемости молекул: молекулы азота (N₂) обладают более высоким квадрупольным моментом, чем кислород (O₂). Благодаря этому N₂ значительно сильнее взаимодействует с активными центрами цеолита, тогда как кислород проходит через колонну и отбирается в качестве продукта.
Изотермы адсорбции азота на цеолитах LiX и LiLSX имеют выраженную нелинейную форму уже при давлениях 3–6 бар, что делает PSA-процесс высокоэффективным при умеренном сжатии воздуха. Это позволяет получать кислород концентрацией 90–95%при низком удельном энергопотреблении и компактных размерах колонн.
Цеолитовые адсорбенты для генерации кислорода
В PSA-генераторах кислорода применяются цеолиты LiX и LiLSX (Low Silica X), модифицированные ионами лития. Литиевые катионы создают сильные локальные электростатические поля, которые эффективно удерживают молекулы N₂.
Основные преимущества Li-содержащих цеолитов:
- высокая рабочая ёмкость по азоту
- быстрое достижение равновесия адсорбции
- устойчивость к многомиллионным циклам давления
- возможность работы при низких перепадах давления
За счёт этого кислородные PSA-установки отличаются высокой стабильностью чистоты и длительным сроком службы адсорбента.

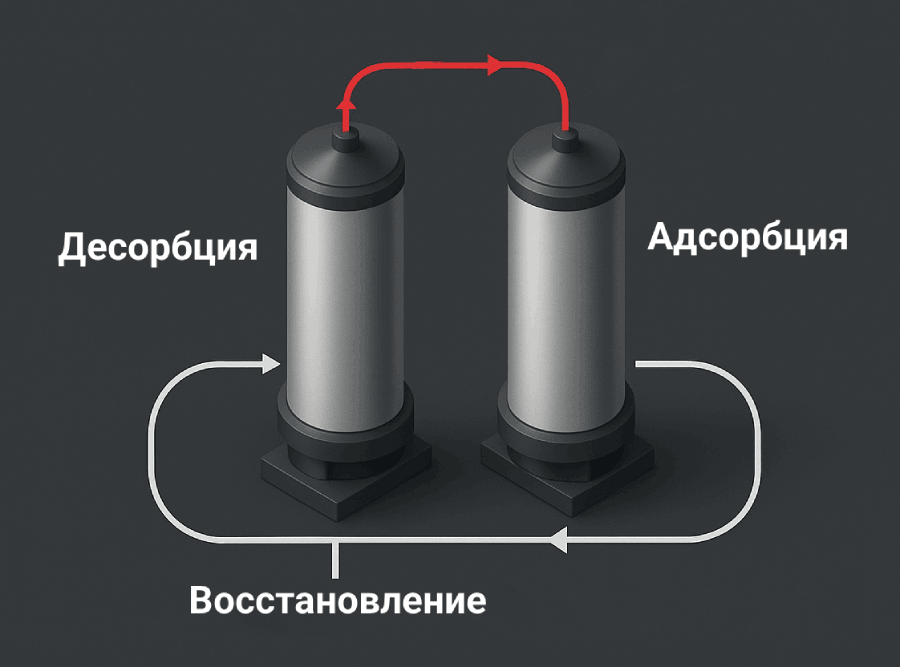

Циклы адсорбции и десорбции в PSA-генераторе кислорода

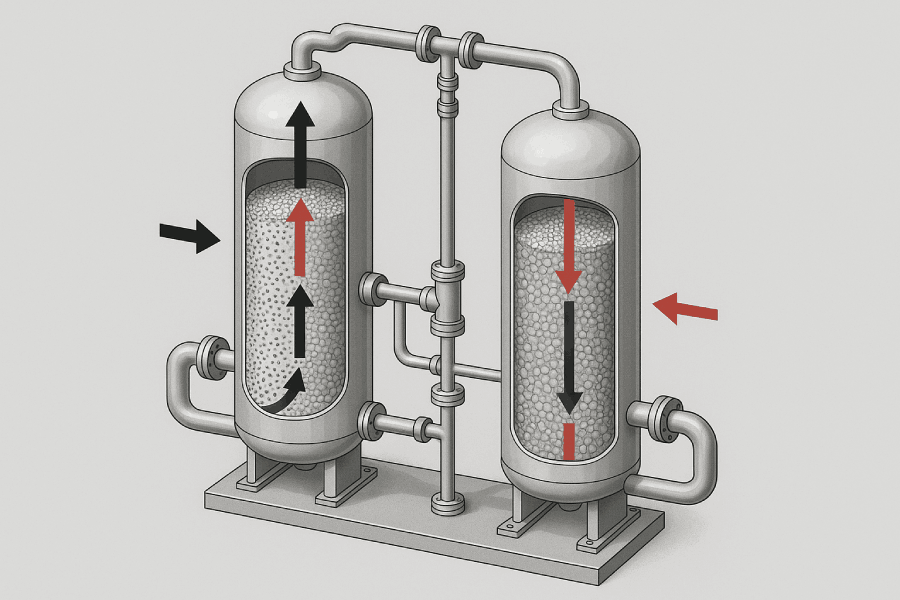

Генераторы кислорода используют двухколоночную схему, в которой колонны работают в противофазе. Пока одна колонна находится под давлением и адсорбирует азот, вторая — регенерируется при пониженном давлении.
- Адсорбция. Сжатый и осушенный воздух проходит через цеолит; азот адсорбируется, кислород поступает в буфер.
- Выравнивание давления. Часть газа перераспределяется между колоннами для снижения энергопотерь.
- Десорбция. Давление снижается, азот удаляется в атмосферу.
- Репрессуризация. Колонна подготавливается к новому циклу.
Длительность полного цикла составляет 30–120 секунд, что обеспечивает стабильный непрерывный поток кислорода без заметных колебаний чистоты.

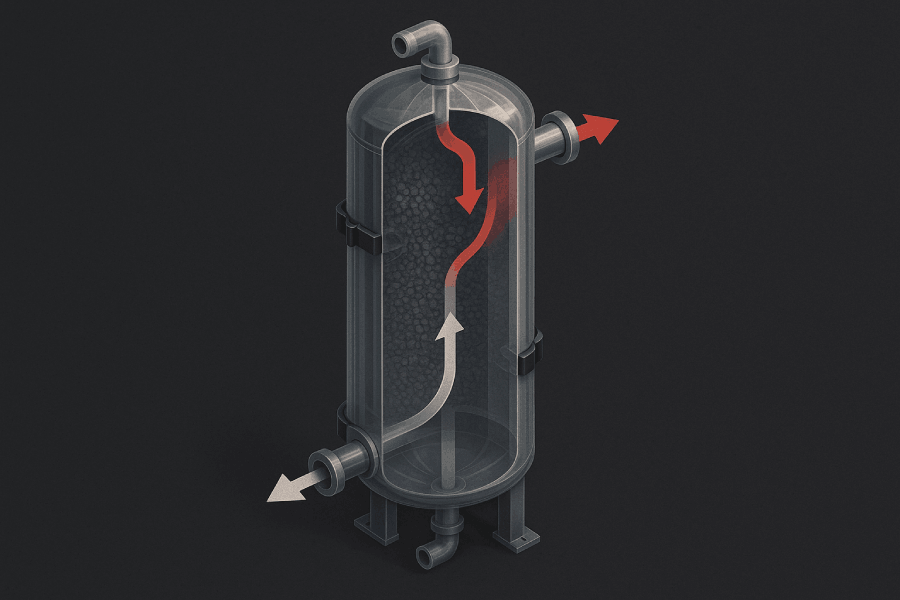

Подготовка воздуха и требования к входным параметрам
Цеолитовые адсорбенты крайне чувствительны к загрязнениям. Качество подготовки воздуха напрямую определяет ресурс PSA-системы.
- Точка росы: не выше −40 °C (для LiLSX)
- Масло: ≤ 0,003 мг/м³
- Пыль: фильтрация до 0,01 мкм
Несоблюдение этих требований приводит к деградации цеолита, падению чистоты кислорода и сокращению срока службы установки.

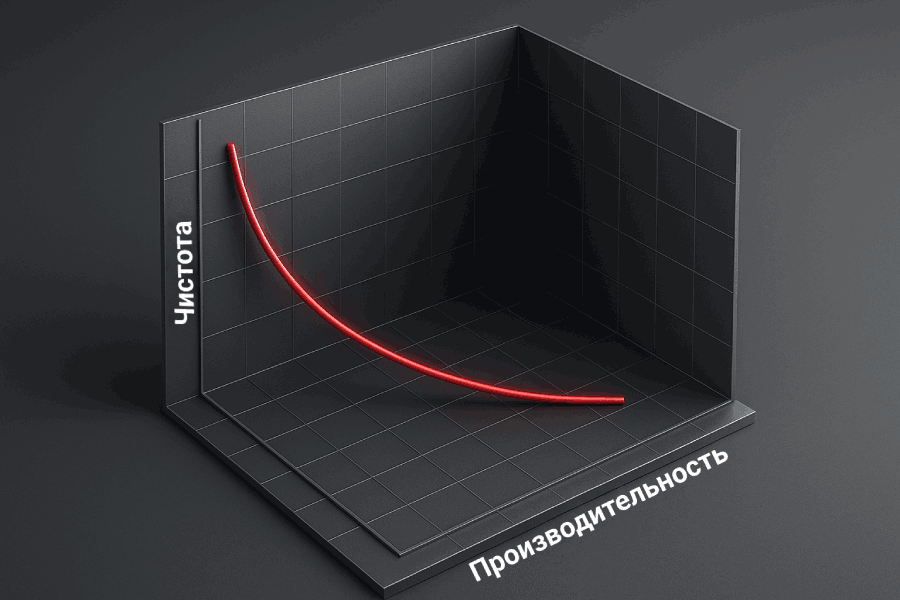

Зависимость производительности от чистоты кислорода
Типовые PSA-системы оптимизированы для диапазона 90–95% O₂. Повышение чистоты требует более глубоких циклов адсорбции, что снижает объёмный выход.
- снижение производительности на 20–40%
- рост энергопотребления компрессора
- увеличение нагрузки на клапанную группу
Применение PSA-генераторов кислорода
PSA-генераторы кислорода обеспечивают автономное, безопасное и экономически эффективное производство O₂ непосредственно на объекте, исключая зависимость от баллонов и жидкого кислорода.
